從事電力的朋友們應該都知道，由于六氟化硫氣體優良的絕緣性能和滅弧性能，及不燃性，使得它作為新的絕緣介質在絕緣耐壓試驗中得到廣泛的應用。今天主要給大家談談串激型充氣試驗變壓器試驗操作方法是怎樣的？

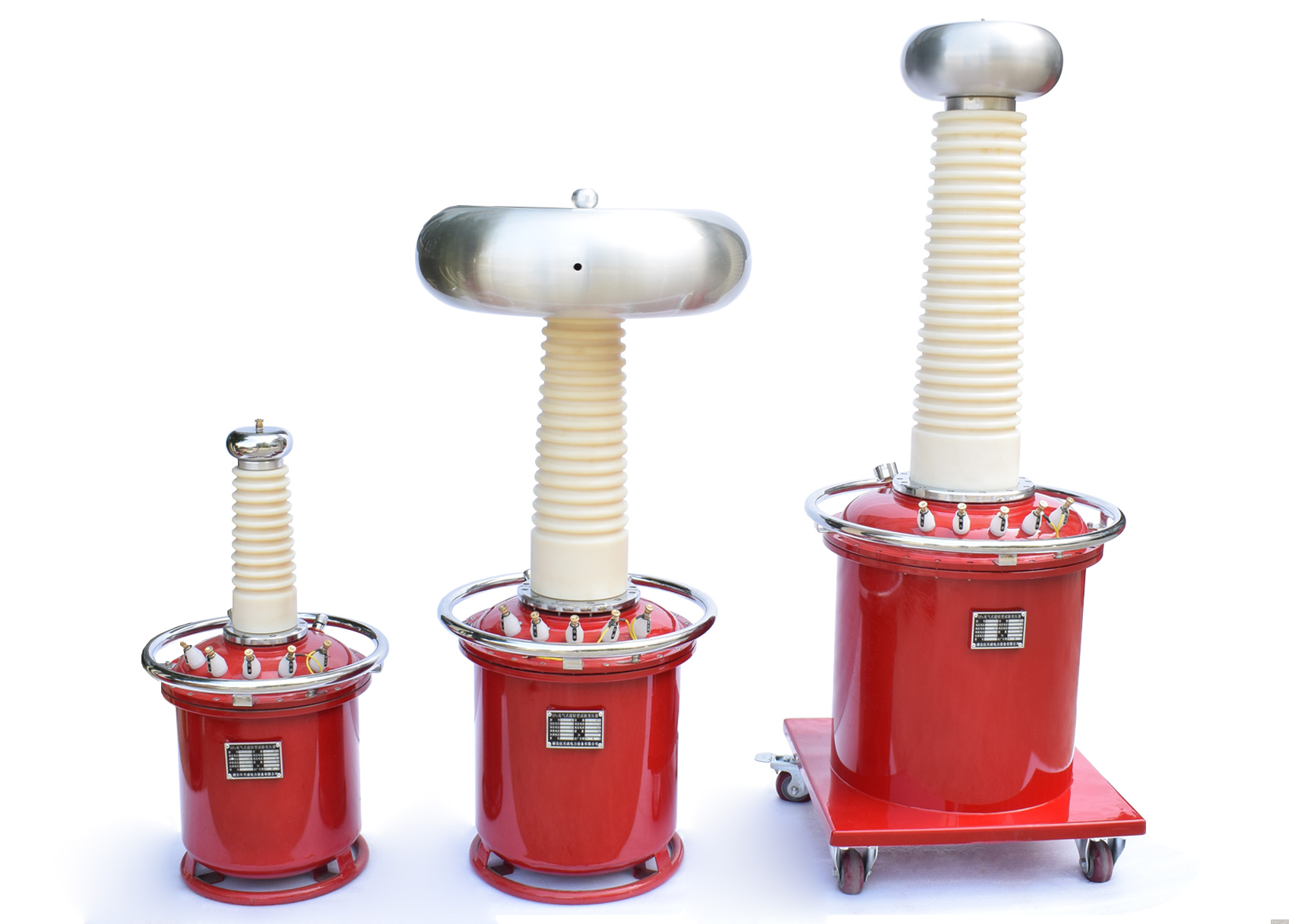

與傳統的油浸式輕型試驗變壓器相比，充氣式變壓器重量上減輕了20％－60％（視電壓及容量等級而定），而且無油污染，采用了新的生產工藝，產品的技術性能有較大的提高，特別適用于現場工作及頻繁移動的工作情況。
操作試驗方法：
１、 接上線后，檢查壓力表指示內部氣體壓力是否正常（≥０.15MPA）
２、 交直流兩用試驗變壓器在做交流耐壓時，短路桿插入孔Ｊ中，做直流泄漏試驗，取出短路桿。
３、 限流電阻配置：工頻耐壓每伏 0.1～１歐：直流每伏５～１０歐，一般試驗可不用。
４、 拆除被試品線引線，套管及器身臟污清除，必要時采用屏蔽措施。
５、 準備工作和安全措施就緒，空試一次設備。
６、 接上被試品，直流試驗應用屏蔽線，以消除雜散泄漏。
７、 合上電源，控制箱（柜）電源批示綠燈亮。
８、 按下起動按鈕，起動指示燈亮。
９、 對控制箱，順時針均勻加電，注視電壓表達到額定電壓值。
１０、 持續規定耐壓時間并注視電流表指示。
１１、 耐壓時間到，注視ＫＶ表，迅速均勻降零。
１２、 做直流試驗后，用放電棒對電容性試品經電阻放電，然后直接接地放電。
１３、 高壓部分可能被充電部位一一放電后，改變或拆除高壓引線，及一切引線至此一次試驗終止。
１４、 局放試驗時，操作程序與以上程序相同，設備接線以局放儀接線方式為準。
充氣式試驗變壓器相對于傳統的一些油浸式變壓器，體積重量上面有了很大改善，可以更好地適應現場移動頻繁的情況，上述試驗方法希望能對大家有所幫助。
