微機繼電保護測試儀硬件結構介紹

返回打印來源：儀天成電力時間：2024/08/19 閱讀：次

在我們電力系統中，繼電器是很重要的一個運行部件，常見的繼電器類型比較廣，如：電壓、電流、頻率、阻抗等繼電器，為了保障這些繼電器能夠正常工作，我們就需要定期地對其做相應的檢測試驗，通常我們這時候就需要借助到微機繼電保護測試儀了，那么這款儀器的硬件結構組成是怎樣的呢？今天主要給大家介紹一下。

本款儀器的硬件系統由以下幾大關鍵組件構成：

1. 卓越性能的工業控制計算機

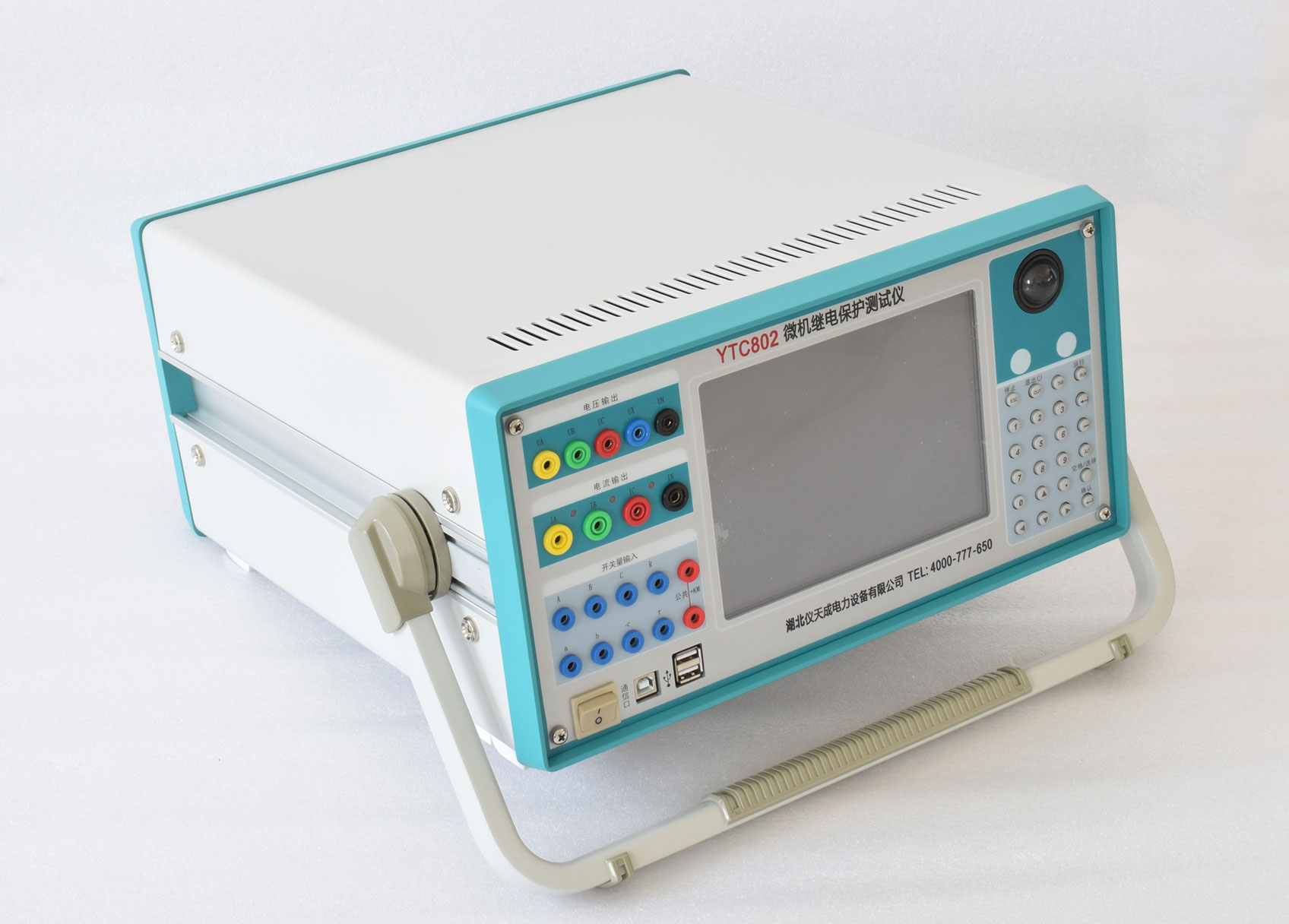

本款儀器選用了一臺高性能的工業控制計算機作為其控制中樞，該計算機能夠直接運行Windows操作系統。在裝置的面板上配備有一塊6.4英寸的TFT真彩色液晶顯示屏、軌跡球以及優化鍵盤，無需額外連接鼠標或者鍵盤即可直接進行操作。此外，裝置的背部還設置了USB接口、10-100M網絡端口、串行通信端口等多種功能接口，使得用戶可以更加便捷地進行數據存儲、數據通訊以及軟件升級等操作。

2. 數字信號處理器微機

本款儀器采用了一顆高速數字控制處理器作為其輸出核心，并在軟件層面運用了32位雙精度算法來生成各相任意的高精度波形。由于采用了一體化設計，各個部件之間的銜接緊密，數據傳輸路徑較短，整體結構緊湊。這種設計有效解決了傳統筆記本電腦直接控制式測控儀中由于數據通信線路過長、頻帶過窄而導致的輸出波形點數不足的問題。

3. D/A轉換與低通濾波器

本款儀器采用了高精度的D/A轉換器，確保了在整個電流、電壓范圍內都能保持極高的精度和線性度。由于擬合點數密度高，波形保真度高，諧波分量小，因此對低通濾波器的需求極低，從而具備出色的暫態特性、相頻特性、幅頻特性，便于實現精確的移相、諧波疊加，即使在高頻率情況下也能保證極高的精度。

4. 電壓、電流放大器

本款儀器在相電流、電壓方面始終堅持采用高性能線性放大器輸出模式，使得電流、電壓源能夠直接輸出從直流至包含各種頻率成分的波形，例如方波、各次諧波疊加的復合波形，甚至是故障暫態波形等。同時，輸出波形純凈平滑，不會對周圍設備造成高頻輻射干擾，能夠更好地模擬出各種短路故障時的電流、電壓特征。

微機繼電保護裝置主要硬件結構如上所述，其功能全面，可以適合多種類型的繼電器檢測工作，是不可多得的電力優良檢測設備。
