如何用微機繼電保護測試儀進行遞變試驗

返回打印來源：儀天成電力時間：2017/12/06 閱讀：次

電力工作者在實際的工作中，有時候會需要測試阻抗繼電器的記憶時間；測試直流電壓繼電器、直流電流繼電器、中間繼電器等各類直流型繼電器的動作值和返回值；測試直流電壓繼電器、直流電流繼電器、中間繼電器以及時間繼電器等各類直流型繼電器的動作時間；測試單個常規繼電器的動作值、返回值以及動作時間等試驗，這時候使用微機繼電保護測試儀來對被試品進行遞變試驗就可以輕松完成以上的試驗，因此本文就簡單介紹下改遞變試驗的過程。

一、設置好開入量

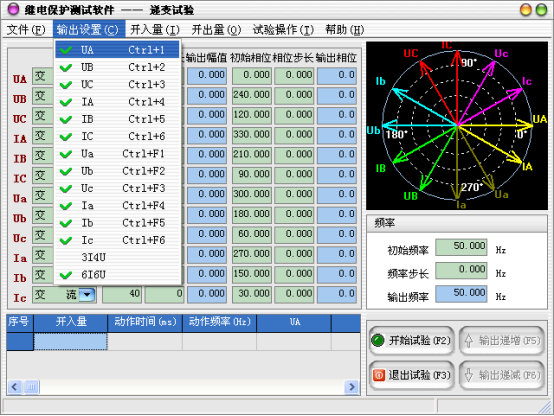

三相電流四相電壓的測試儀只能使用“4U3I”的輸出方式，六相電流六相電壓的測試儀則既可使用“3I4U”的輸出方式，也可使用“6I6U”的輸出方式。

二、設定輸出參數
當需要使用的輸出相被選擇后，可以設定微機繼電保護測試儀各輸出相的起始參數，比如幅值、相位，接著可以設定幅值的變化步長和相位的變化步長。一旦通道的輸出達到大值或小值后，如果試驗還沒有停止，通道繼續保持輸出，不再遞增或遞減。
在試驗過程中，“初始幅值”、“幅值步長”、“初始相位”和“相位步長“均可在線編輯，極大地提高了試驗的靈活性和系統的適用性。

三、試驗參數設置

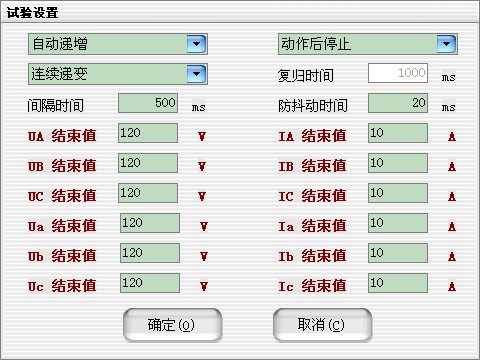

點擊菜單“試驗操作”—>“試驗設置”或Ctrl+M快捷鍵，可進入試驗設置對話框。
1、手動控制：試驗運行時完全由操作人員來進行手動控制。
2、自動遞增：試驗運行時軟件將根據用戶設置的步長自動遞增。
3、自動遞減：試驗運行時軟件將根據用戶設置的步長自動遞減。
4、動作后停止：開入量接收到動作信號后立即停止試驗。
5、動作后返回：開入量接收到動作信號后向初始值進行遞變。
6、動作后繼續：開入量接收到動作信號后不采取任何動作繼續進行試驗。
7、連續遞變：步長遞增或遞減是連續變化的。
8、脈沖遞變：每次步長遞增或遞減之間會輸出一個復歸狀態，此時所有電壓、電流輸出為0。
9、復歸時間：復歸狀態輸出的時間，一般應大于保護裝置的復歸時間，以保證保護裝置可靠復歸。
10、間隔時間：自動變化時，每次變化之間的時間。
11、防抖動時間：當保護裝置的動作接點閉合或打開時間小于該時間，則接點動作不被確認。

四、設置顯示功率

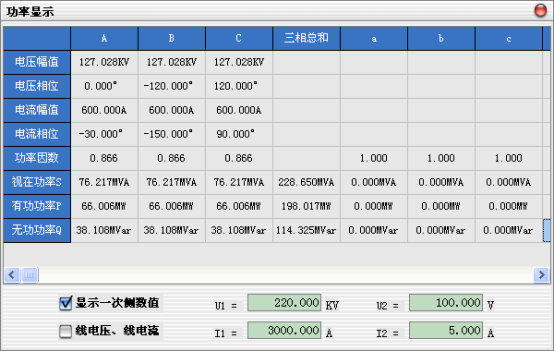

點擊菜單“試驗操作”—>“功率顯示”或Ctrl+P快捷鍵，可彈出功率顯示界面，顯示輸出的三相電壓、電流、功率等，可方便的進行校表試驗。
1、顯示一次側數值：根據輸入的高壓側電壓U1、高壓側電流I1、低壓側電壓U2、低壓側電流I2的數值，在進行校表的時候，軟件自動把電壓、電流、功率換算成一次側的電壓、電流、功率，便于與表計相對照。
2、線電壓、線電流：選中顯示線電壓、線電流，但不顯示功率，不選中則顯示相電壓、相電流及每相的功率。

五、開始試驗
確認連線無誤后，單擊“開始試驗”按鈕或鍵盤上的F2快捷鍵，開始試驗。
試驗過程中，如果設置的是“手動控制”，則在試驗中可用鼠標單擊“輸出遞增”按鈕或按鍵盤上的F5快捷鍵，各使用通道的幅值、相位和輸出頻率均按照用戶設置的變化步長同時遞增。單擊“輸出遞減”按鈕或按鍵盤上的F6快捷鍵，各使用通道的幅值、相位和輸出頻率均按照用戶設置的變化步長同時遞減。
本文使用微機繼電保護測試儀進行的遞變試驗，使用的是YTC1000型，雖然每個廠家出廠的微機繼保儀操作方式都大同小異，但是電力工作者在實際的工作中，在試驗之前也需要熟讀該型號儀器的說明書，并且認真按照相關操作規范進行操作，以免安全事故的發生。

湖北儀天成電力設備有限公司

2017年11月1日
